das System
Platzbedarf im Sturz
für Rolladen mit Breite ab 4010: Sturzaussparung in Breite + 20, in Höhe +30
Höhe fertig
von | 0 | 1001 | 1251 | 1501 | 1751 | 2001 | 2251 | 2501 | 2751 | 3001 | 3251 | 3500 |
bis | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | 3250 | 3500 | 4000 |
| ||||||||||||

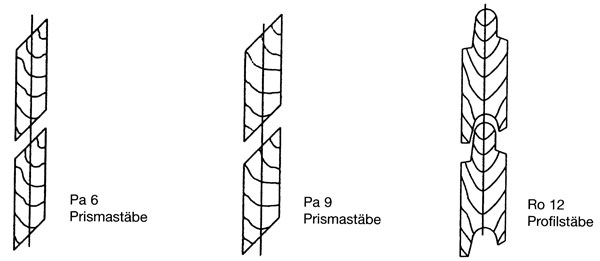

Pa 6 feste Prismastäbe | *140 | *160 | *170 | 180 | 190 | - | - | - | - | - | - | - |
Pa 9 feste Prismastäbe | 180 | 190 | 190 | 200 | 210 | 210 | 220 | 230 | 240 | 240 | 250 | 270 |
Pa 12 feste Prismastäbe | 180 | 190 | 210 | 220 | 230 | 240 | 240 | 250 | 270 | 270 | 280 | 300 |
* Mindestplatzbedarf für Getriebe 180 mm

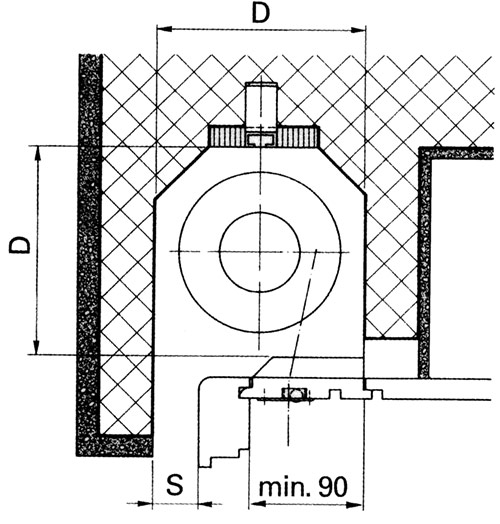

Rolladen-Schlitzbreite S
Rolladenbreite bis 4500 Schlitzbreite min. 40
Rolladenbreite ab 4510 Schlitzbreite min. 50
Bei Hochhausfenstern ist bauseits am oberen Fensterrahmenstück ein äusseres Wasserabweisprofil anzubringen.
Die Schlitzbreite darf dadurch nicht beeinträchtigt werden.
Höchstmasse
Für direkt vor Fenster montierte Rolladen.
Für andere Konstruktionen und Hochhäuser auf Anfrage.
Aussteller | |||||||
Breite | Höhe | Fläche m2* | Fläche m2* | normal | bis Breite | Hebel | |
Pa 6 feste Prismastäbe | 2250 | 3000 | 6,00 | 20,00 | 1850 | - | |
Pa 9 feste Prismastäbe | 4750 | 4000 | 12,00 | 20,00 | 2500 | 3000 | |
Ro 12 feste Profilstäbe | 4750 | 4000 | 15,00 | 18,00 | 2500 | 3500 |
* ab 9m2 Fläche Antrieb mit Elektromotor vorsehen!
** auf Anfrage bis 6000
